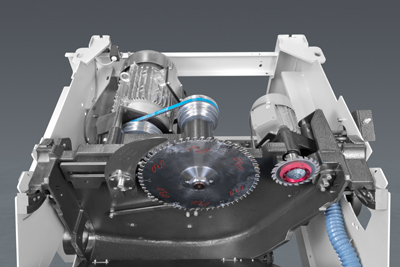

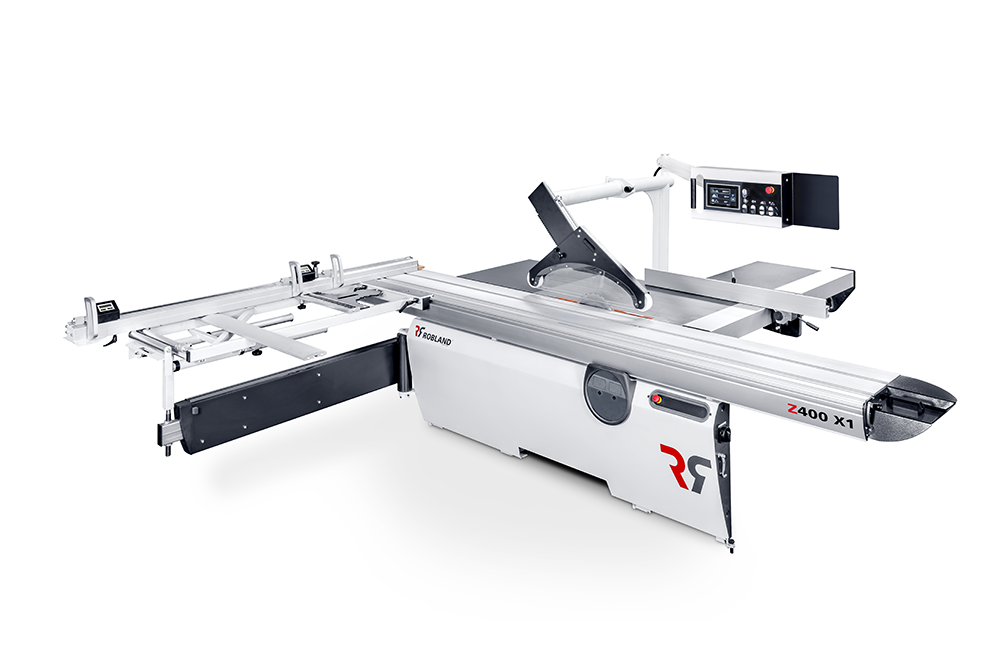

  • Gietijzeren zaagaggregaat type Z4

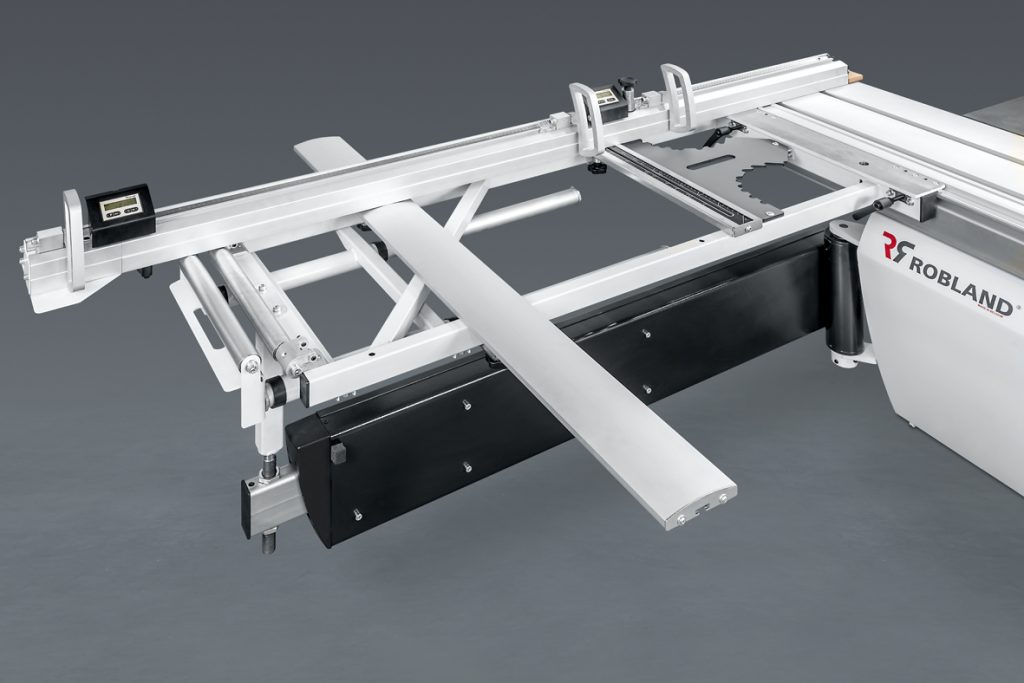

  • Z4 oplegtafel (1440 x 540 mm) met schuinstelbare aanslagbalk Z4, graadaanduiding en twee wegklapbare aanslagen

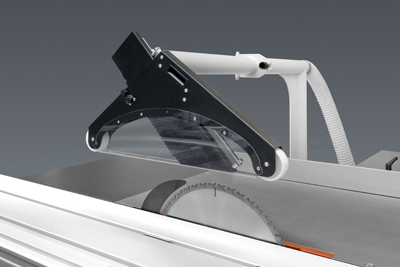

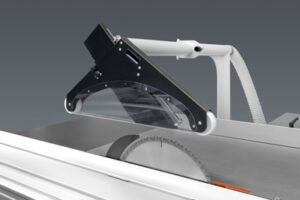

  • Overhangende zaagkap met geïntegreerde buis voor stofafzuiging
  • Overhangend controle paneel met 7” kleuren touchscreen
  • Gestuurd parallelgelid en elektrische hoogte-en schuinstelling met digitale uitlezing
  • Automatische ster/driehoek schakelaar
Gewicht 880 kg (Z400 – 3200) – 1080 kg (Z400 X3- 3800)
Voltage (3 fase) 400 V (optie 230 V)
Motorvermogen (3 fase) 7 kW / 9,5 pk (S6), optie 9,2 kW / 14 pk (S6)
Diameter stofafzuiging 120 mm in frame + 100 mm in overhangende zaagkap

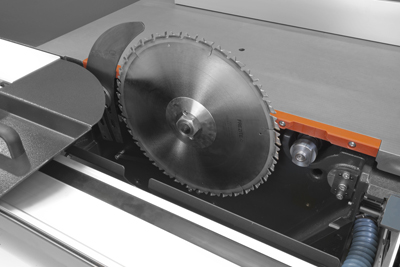

Hoofdzaagblad
Rotatiesnelheid hoofdzaagblad 3000 / 4000 / 5000 TPM
Diameter zaagblad en asgat 300 – 400 x 30 mm
Schuinstelling zaagblad 90° – 45°
Zaaghoogte aan 90° / 45° 125 mm / 90 mm
Zaagbreedte versie Z400 M, Z400 EL 1350 mm (optie 1000 / 1525 mm)
Zaagbreedte versie Z400 X1, Z400 X3 1250 mm (optie 1500 mm)
Zaaglengte 3500 mm (optie 2500 / 4100 mm)
Afmetingen zaagtafel 985 mm x 710 mm

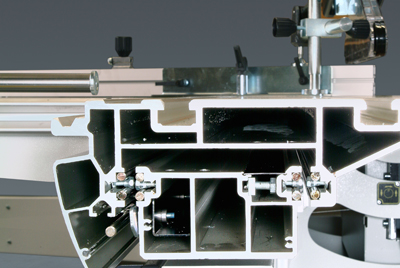

Afmetingen loopwagen 3200 mm (optie 2200 / 3800 mm) x 420 mm
Afmetingen afkorttafel 1440 mm x 540 mm
Lengte van de aanslagbalk 2295 mm (telescopisch tot 3000 mm)

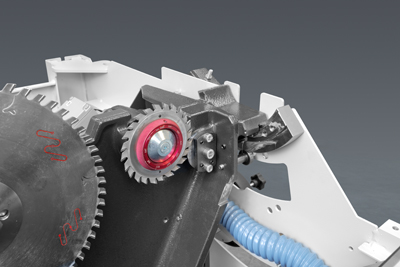

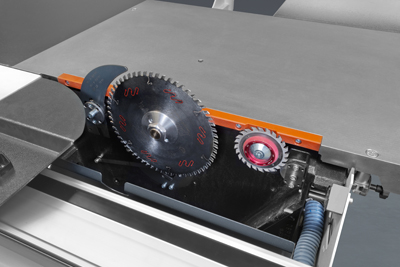

Voorritser
Diameter voorrits zaagblad en asgat 120 mm, 20 mm
Zaaghoogte met 120 mm diameter zaagblad 3,5 mm
Rotatiesnelheid voorritser 8200 TPM
Motorvermogen voorritser 1,3 kW / 2 pk (S6)



  • Machine in 9,2 kW (12,5 pk) / 3 x 400V (S6)

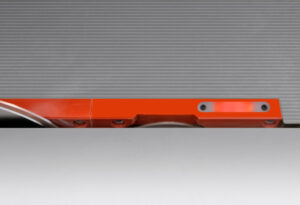

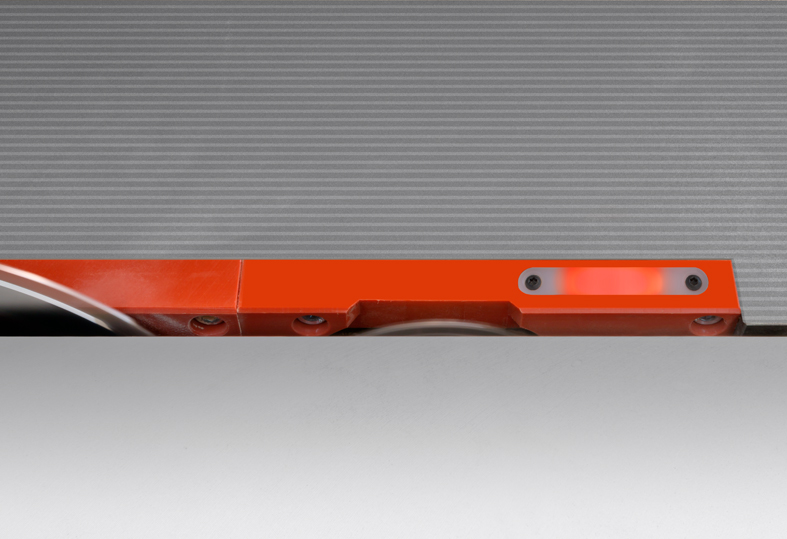

  • LED strip ter hoogte van de voorritser
  • Automatische op en neer beweging van de voorritser
  • Extra start/stop knoppen in rolwagenhandvat van machine met voorritser
  • Voorbereiding voor groevenfrees (max. 16 mm), enkel met 3 snelheidsmotor
  • 850 mm zaagbreedte met parallelaanslag
  • 1500 mm zaagbreedte met parallelaanslag
  • Uitschuifbaar raam en indexsysteem voor afkorttafel Z400
  • Z5 afkorttafel met uitschuifbare ramen, indexsysteem
  • Digitale uitlezing op aanslag Z400 dwarsgeleider (1 stuk)
  • Digitale uitlezing op aanslag Z400 dwarsgeleider (2 stuks)
  • Digitale uitlezing op aanslag Z500 dwarsgeleider (2 stuks)
  • Aluminium rolwagen 3800 mm, zaaglengte 4100 mm
  • Verlengde zwaaiarm (enkel mogelijk met Z4/Z5 afkorttafel en loopwagen > 2m)
  • Extra steuntafel voor rolwagen
  • Pneumatische drukbalk voor rolwagen van 3200 mm
  • Verstekgeleider met houtklem voor (C/F)Z series
  • Dubbelzijdige verstekgeleider op (C)Z 400 / (C)Z 500
  • Snelregelbare voorritser “LEADER”
  • Rolbok

*Onder voorbehoud van publicatiefouten en wijzigingen, de fabrikant behoudt zich het recht om bepaalde eigenschappen te wijzigen. Foto's zijn niet bindend.
